隨著工業4.0與智能制造的浪潮席卷全球，機械設備自動化控制系統的設計已成為現代工業發展的核心驅動力。一個高效、穩定、智能的控制系統，不僅能顯著提升生產效率與產品質量，還能降低運營成本與人力依賴。本文將系統闡述機械設備自動化控制系統設計的關鍵要素、主流技術架構以及實踐中的核心考量。

一、系統設計的核心目標與基本原則

自動化控制系統設計首要目標是實現機械設備在無人干預或少人干預下，按照預設程序精確、可靠、安全地完成作業任務。其設計需遵循以下基本原則：

1. 可靠性：系統需具備高抗干擾能力和長周期穩定運行特性，確保生產連續性。
2. 精確性：控制精度須滿足工藝要求，包括定位精度、運動控制精度和過程參數控制精度。
3. 實時性：系統需及時響應內部狀態變化和外部指令，特別是在高速、高動態過程中。
4. 安全性：必須集成完備的安全防護機制，包括硬件急停、軟件互鎖、安全光幕等，保障人身與設備安全。
5. 可擴展性與維護性：采用模塊化設計，便于未來功能升級與擴容，同時提供友好的診斷與維護接口。

二、主流技術架構與核心組件

現代自動化控制系統通常采用分層分布式架構，主要包括以下層級與組件：

1. 感知與執行層：

• 傳感器：如位置、速度、壓力、溫度、視覺傳感器等，充當系統的“感官”，實時采集設備狀態與外界信息。

• 執行器：如伺服電機、步進電機、液壓/氣動缸、電磁閥等，作為系統的“手腳”，接收指令并驅動機械部件動作。

1. 控制與運算層：

• 核心控制器：通常采用可編程邏輯控制器（PLC）、工業計算機（IPC）、專用運動控制器或嵌入式系統。PLC以其高可靠性在順序邏輯控制中占主導；IPC和運動控制器則在復雜運算、多軸同步控制中優勢明顯。

• 控制算法：包括經典的PID控制，以及適用于非線性、高精度場景的模糊控制、自適應控制乃至基于模型的預測控制（MPC）等先進算法。

1. 人機交互與監控層：

• 人機界面（HMI）：提供直觀的操作、參數設置與狀態顯示界面。

• 監控與數據采集系統（SCADA）：實現對全廠或生產線級設備的集中監控、數據記錄、報警管理與歷史數據分析。

1. 通信與網絡層：

• 現場總線與工業以太網：如PROFIBUS、PROFINET、EtherCAT、Modbus等，實現控制器、傳感器、執行器之間的高速、可靠數據交換。

• 上層信息集成：通過OPC UA等標準協議，與制造執行系統（MES）、企業資源計劃（ERP）等上層信息系統集成，實現數據互通與智能決策。

三、設計流程與關鍵考量

一套成功的自動化控制系統設計，通常遵循以下流程并需著重處理關鍵問題：

1. 需求分析與工藝理解：深入理解機械設備的工藝過程、動作序列、精度要求、節拍時間及聯鎖安全需求，這是所有設計工作的基石。

1. 方案設計與選型：

• 根據控制復雜度、動態性能要求和成本預算，確定核心控制器類型（如PLC+運動控制模塊 vs. 專用運動控制器）。

• 關鍵部件選型：精確計算伺服電機的扭矩與慣量匹配；選擇分辨率、響應速度合適的傳感器；確定通信網絡的拓撲與帶寬。

• 安全系統設計：進行風險評估，確定所需的安全完整性等級（SIL/PL），并據此選配安全繼電器、安全PLC、安全光幕等組件。

1. 軟件設計與開發：

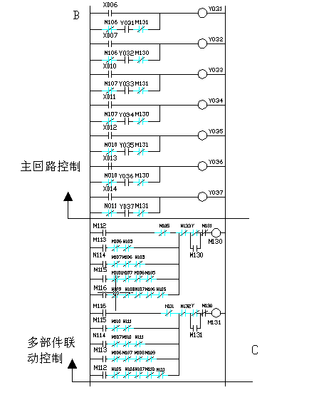

• 控制程序設計：采用梯形圖、結構化文本或功能塊圖等語言，編寫邏輯控制、運動控制、過程控制程序。強調代碼的結構化、可讀性與可重用性。

• HMI/SCADA畫面組態：設計直觀、易操作的界面，合理布局報警、趨勢圖、數據報表等功能。

1. 系統集成與調試：

• 完成硬件安裝、接線與網絡配置后，進行分步調試：先單體（如單個伺服軸回零、點動），再聯動（多軸同步、時序配合），最后全流程自動運行。

• 精細整定控制參數（如PID參數），優化運動曲線（S型加減速），確保系統達到最佳動態與穩態性能。

• 全面測試安全功能與故障處理機制的有效性。

1. 文檔編制與培訓：提供完整的技術文檔（電氣圖紙、程序說明、操作維護手冊），并對操作與維護人員進行系統培訓。

四、未來發展趨勢

機械設備自動化控制系統正朝著以下方向演進：

• 深度融合IT/OT：基于工業互聯網平臺，實現數據深度挖掘與云端協同。
• 人工智能賦能：集成機器學習、機器視覺，實現質量自動檢測、預測性維護與工藝參數自優化。
• 柔性化與可重構：支持快速換產，通過軟件定義的方式適應多品種、小批量的生產模式。

###

機械設備自動化控制系統設計是一項融合了機械、電氣、軟件與通信技術的綜合性工程。成功的系統不僅在于選用先進的硬件，更在于對工藝的深刻理解、嚴謹?shù)南到y(tǒng)工程方法以及對細節的極致追求。設計師需持續關注技術發展，平衡性能、成本與可靠性，才能打造出驅動智能制造未來的卓越控制系統。
